سینی کابل ورق فابریک

سینی کابل ورق فابریک

 Fabric sheet cable tray

سینی کابل ورق فابریک از ورق گالوانیزه فابریک تولید می شود ، که با توجه به مقاوم بودن در مقابل زنگ زدگی و گزینه بسیار مناسبی برای کابل کشی در محیط های بسته و زیر سقف می باشد. و همچنین جهت استفاده در سیستم های کابل کشی کارخانجات صنایع مختلف ، صنایع نفت و گاز و پتروشیمی ، و نیروگاهی و دارویی و شیمیایی می باشد.

معنی ورق فابریک همان گالوانیزه سرد می باشد. جهت پانچ سینی کابل ورق فابریک از دستگاه تمام اتوماتیک سی ان سی با عرض دو متر استفاده و جهت خمکاری سینی کابل از دستگاه نیمه اتوماتیک خم استفاده می شود. سینی کابل های کاسپین پایپ پس از تولید به وسیله تسمه بر روی پالت های چوبی قابل حمل توسط لیفتراک نصب می گردد.

جهت تولید سینی کابل از ورق فابریک در ضخامت های 0.8 میل الی 2.5 میلیمتر استفاده می شود . که در انواع پانچ دار و بدون پانچ تولید می گردد.

شرکت کاسپین پایپ تولید کننده انواع سینی کابل های ورق فابریک در سایزهای و ضخامت های مختلف ، توانایی تولید سینی کابل را در ابعاد های مختلف و طبق نقشه سفارشی را نیز دارا می باشد.

نحوه انتخاب سینی کابل ورق فابریک

جهت انتخاب بهتر سینی کابل ورق می بایست حجم کلی کابل ها مشخص گردد. مثلا جهت 7 عدد کابلی که قطر هر کدام 2 سانتیمتر است و در کنار هم در کف سینی قرار می گیرد می توان از سینی کابل با عرض 15 سانتیمتر یا عرض 20 سانتیمتر استفاده نمود.

سینی کابل در عرض های 5 ، 10 ، 15 ، 20 ، 25 ، 30 ، 40 ، 50 و 60 سانتیمتر و در ارتفاع های 4 ، 5 ، 6 ، 8 ، 10 و 15 سانت و در شاخه های 2 و 3 متری تولید می گردد. معمولا می توان در سفارش سینی کابل های درب دار جهت کاهش هزینه خرید ، درب سینی کابل را از ورق نازک تر از خود سینی انتخاب نمود .

برای مثال در زمان سفارش سینی کابل ورق عرض 50 ضخامت 1.5 میلیمتر می توان درب را با ورق ضخامت 1.25 میلیمتر انتخاب شود. در سینی های درب دار می توان درب را به وسیله کلمپ کمربندی و یا پیچ و مهره به خود سینی محکم نمود.

استاندارد تولید سینی کابل ورق بر اساس استاندارد  DIN EN 10327 می باشد.

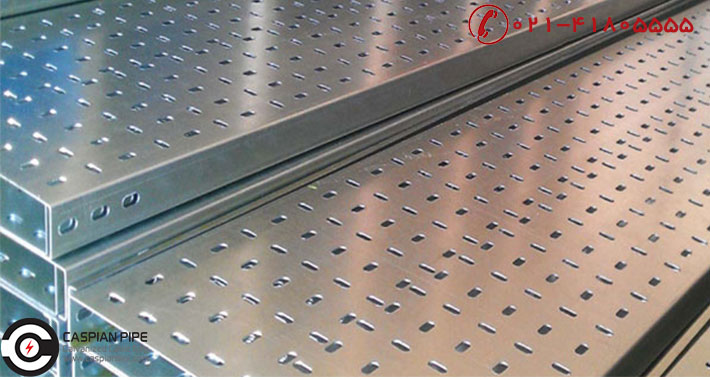

سینی کابل ورق فابریک

آیتم های مهم در انتخاب سینی کابل ورق

  • عرض سینی کابل ورق به سانتیمتر یا میلیمتر
  • ارتفاع سینی کابل به سانتی متر یا میلیمتر
  • طول سینی کابل به متر
  • ضخامت ورق سینی کابل
  • ضخامت ورق درب سینی کابل
  • نوع پانچ دار یا بدون پانچ بودن سینی کابل
  • نوع ورق فابریک یا ورق فابریک

معمولا سینی کابل های ورق کاسپین در طول های 2 متر و 3 متر تولید و عرضه می گردد. زمانی که کابل هایی که قرار است توسط سینی کابل نگهداری شود دارای فابریکای کابل هستند از سینی کابل پانچ دار استفاده می شود که با دارا بودن سوراخ های متعدد در بدنه سینی باعث گردش هوا و خنک ماندن کابل ها می گردد.

جهت اتصالات سینی کابل ورق به همدیگر و سینی کشی کابل برق نیاز به اتصالات مختلفی می باشد که در زیر به برخی از اونها اشاره می شود. همچنین جهت نصب سینی کابل ورق از ساپورت های دیواری و آویز سقفی استفاده می شود که به وسیله آنها می توان سینی کابل ورق را به سقف یا دیوار نصب نمود.

سینی کابل ورق فابریک

اتصالات سینی کابل ورق فابریک

از مهمترین و پرمصرف ترین اتصالات سینی کابل فابریک می تواند به زانوی داخلی سینی ، زانوی خارجی سینی ، سه راهی سینی کابل ، چهارراهی سینی ، رابط سینی ، تبدیل سینی کابل ، تبدیل سینی به نردبان ، پیچ و مهره کله قارچی اشاره نمود.

جهت اطلاع از به روز ترین قیمت و شرایط تولید سینی کابل ورق فابریک کاسپین می توانید با کارشناسان فروش این شرکت تماس حاصل فرمایید.
