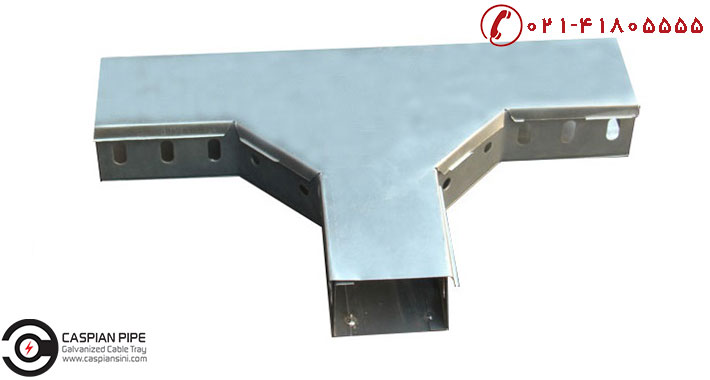

سه راهی ترانکینگ از ورق گالوانیزه گرم یا سرد و با توجه نوع جنس ورق مورد نیاز جهت کانال کشی ترانکینگ کفی تولید می گردد. ترانکینگ در واقع همان سینی کابل ولی در سایت های محدود جهت کابل کشی در دیوار استفاده می شود. ترانکینگ بصورت بدون پانچ و درب دار تولید می گردد. از مهم ترین موارد در انتخاب ترانکینگ کفی تعداد پارتیشن یا محفظه داخل ترانکینگ است که به وسیله دیوایدر از جنس خود ترانکینگ از هم جدا می شود.
جهت تولید سه راهی از ورق گالوانیزه گرم و سرد و در ضخامت های 1 میل الی 1.5 میل استفاده می شود .
شرکت کاسپین پایپ تولید کننده انواع سه راهی ترانکینگ و اتصالات مربوطه در سایزها و ضخامت های مختلف ، توانایی تولید ترانکینگ گالوانیزه را در ابعاد سفارشی را نیز دارا می باشد.
سه راهی به وسیله پیچ و مهره به هم اتصال پیدا می کنند.
هنگامی که می خواهیم سه راهی ترانکینگ را انتخاب می کنیم می بایست اندازه عرض و ارتفاع مشخص گردد. مثلا عرض 30 سانت و ارتفاع 4 سانت با ورق 1.5 میلیمتر با دو محفظه ترانکینگ کفی در عرض های 10 ، 15 ، 20 ، 25 ، 30 ، 40 ، 50 و 60 سانتیمتر و در ارتفاع های 4 ، 5 ، 6 ، 8 ، 10 و 15 سانت و در طول های 2 الی 3 متری تولید می گردد. معمولا می توان در سفارش ترانکینگ کفی جهت افزایش مقاومت نصب ، لبه ترانکینگ را بصورت 6 خم انتخاب نمود.
جهت اتصالات ترانکینگ کفی به همدیگر و کانال کشی کابل نیاز به اتصالات مختلفی می باشد که در زیر به برخی از اونها اشاره می شود. همچنین جهت نصب ترانکینگ به هم از رابط ترانکینگ استفاده می شود که به وسیله آنها می توان ترانیکینگ ها را به هم اتصال داد.
از مهمترین و پرمصرف ترین اتصالات ترانکینگ کفی می تواند به چهارراهی ترانکینگ ، سه راهی ترانکینگ ، جعبه کف خواب ، مسدود کننده ترانکینگ ، قطعه اتصال دهنده ترانکینگ و پیچ و مهره کله قارچی اشاره نمود.
سه راهی ترانکینگ همانطور که از نام آن مشخص است این قابلیت را دارد از یک نقطه کابل ها را دریافت و به دو مسیر متفاوت هدایت کند. به عبارتی یک ورودی و دو خروجی در این نوع اتصالات وجود دارد که در مجموع سه مسیر را تشکیل می دهد.
یکی از مسیرها یک زاویه قائمه را تشکیل می دهد. به این صورت که کابل ها این امکان را دارند که یک تغییر زاویه ۹۰ درجه در مسیر خود داشته باشند. بنابراین از جهاتی دارای یک عملکرد زانویی نیز هستند.
اینکه شما در چه نقاطی از این اتصالات ترانکینگ استفاده کنید بستگی به نیاز پروژه شما دارد. زمانی که کابل های برق در مسیرهای دیواری و یا سطح کف هدایت می شوند قطعاً استفاده از اتصالات متعدد ترانکینگ جزو ضروریات پروژه کابل کشی می باشد.
سه راهی ترانکینگ نیز از این قاعده مستثنا نیست و در نقاط مختلف در یک شبکه مشتمل بر ترانکینگ ها و کابل های برق بکارگیری می شوند.

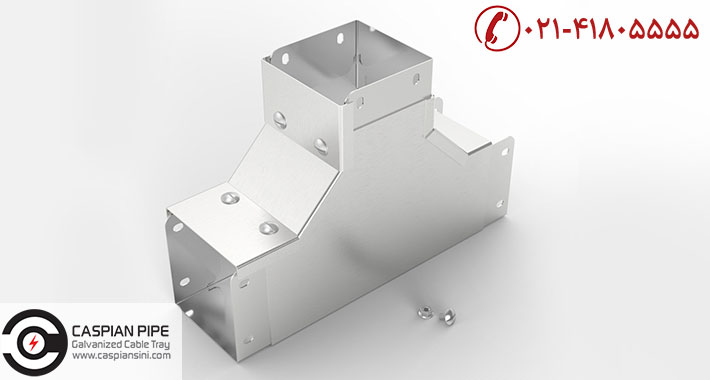

این قطعات پر کاربرد به گونه ای طراحی شده اند که کابل ها در زمان جهت گیری و یا تغییر زاویه هیچگونه آسیبی نخواهند دید. به عنوان مثال زمانی که کابل های برق از یکی از مسیرهای سه راهی ترانکینگ با زاویه ۹۰ درجه تغییر جهت میدهد یک لبه شیب دار در قسمت میانی ترانکینگ وجود دارد که باعث تغییر جهت تدریجی میشود. البته شما این ناحیه را در تصویر به خوبی مشاهده می کنید در نتیجه کابل های برق همواره سالم باقی خواهند ماند.
اینکه شما از یک درپوش مجزا در ترانکینگ ها و انواع سینی های کابل استفاده کنید موضوع جدیدی نیست. در واقع این قطعات عملکرد صحیح ترانکینگ ها و دیگر قطعات که به عنوان حامل کابل هستند را تکمیل می کنند. اتصالات ترانکینگ همانند خود بدنه اصلی ترانکینگ نیاز به درپوش یا کاور دارند. این کاورها قطعا می توانند امنیت کابلهای برق را در یک مسیر مشخص تامین کنید.

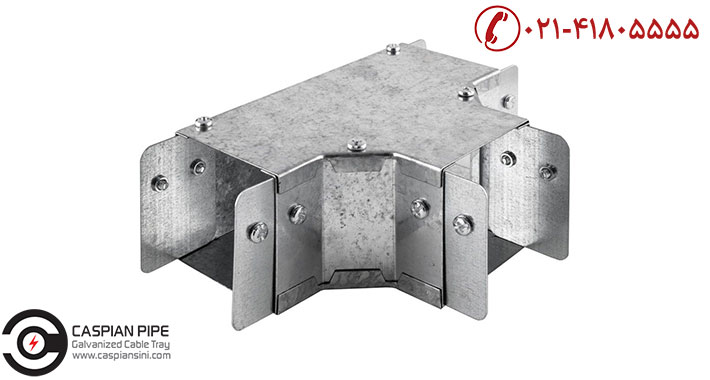

با توجه به نوع طراحی که در بدنه ترانکینگ وجود دارد شما این قابلیت را دارید که با استفاده از یکسری کلمپ ها یا گیره های مشخصی، این درپوش ها را بر روی سه راهی ترانکینگ تثبیت کنید. معمولاً کلمپ ها از طریق شیارهایی که در بدنه ترانکینگ وجود دارد می توانند درپوش ها را کاملاً در جای خود محکم نگه دارند.
این موضوع زمانی اهمیت پیدا می‌کند که شما بخواهید ترانکینگ ها را بر روی دیوار نصب کنید. در این صورت جدا شدن درپوش ها بسیار محتمل خواهد بود. لذا استفاده از درپوش همراه با کلمپ فوق العاده حیاتی می باشد.
ترانکینگ های دیواری از آنجایی که در ارتفاعات و بر روی سطوح عمودی یا همان دیوار نصب می شوند در نتیجه بزرگترین مشخصه ای که باید داشته باشند این است که دارای وزن به نسبت پایین باشند. شما نمی توانید ترانکینگ های با ضخامت ورقه بالا را در ارتفاعات دیوار استفاده کنید. چرا که افزایش وزن آنها در چنین شرایطی عملاً مراحل اتصال و نصب این قطعات بر روی دیوار را بسیار سخت می کند.
البته افزایش وزن قطعات چندان ضرورتی ندارد چرا که ترانکینگ هایی که بر روی دیوار نصب می شوند همانند نوع کفی نیستند و در نتیجه هیچ نوع تنش فیزیکی آنها را تهدید نمی کند. در طرف مقابل ترانکینگ هایی که در سطح کف نصب می شود با توجه به آن که نیروی وزن بالایی را از جانب عوامل انسانی دریافت می کنند در نتیجه افزایش ضخامت آنها مانعی ندارد.
از طرفی ترانکینگ کف خواب همانند نوع دیواری نیاز به اتصالات قوی ندارند. اما ترانکینگ و همچنین اتصالات مورد نیاز آنها از قبیل سه راهی ترانکینگ اگر قرار است در ارتفاعات نصب شوند، در این صورت استفاده از اتصالات سازه ای مناسب برای پایدار نگه داشتن آن ها اهمیت پیدا می کند. به همین دلیل نوع دیواری ترانکینگ نسبت به نمونه های کفی غالباً ضخامت ورقه پایینی دارند تا وزن آنها کنترل شود.
در سطح مقطع اتصالات سه راهی، سه ترانکینگ با سایز یکسان متصل میشود. در واقع اینها کابل ها را در سه مسیر جداگانه هدایت می کنند. اما نکته مهمی که وجود دارد این است که حتماً باید سایز ترانکینگ انتخاب شده را با اتصالات سه راهی مطابقت دهیم. به عنوان مثال اگر ترانکینگ شما دارای عرض ۲۰ سانت می باشد. در آن صورت اتصالات آن نیز باید متناسب با همین سایز باشند چرا که در آن صورت قابلیت جایگذاری درهم نخواهند داشت.
شما ممکن است در یک پروژه کابل کشی از چندین سایز ترانکینگ و همچنین سه راهی ترانکینگ استفاده کنید که بستگی به حجم کابل ها دارد. غالباً کابل کشی در یک مسیر مشخص نیازمند تجهیزات پشتیبانی خاصی می باشد. این تجهیزات بر اساس حجم کابل ها انتخاب می شوند. هدف اصلی استفاده از این قطعات افزایش امنیت برای هدایت کابل ها می باشد.
لذا از جمله اقداماتی که در این حوزه انجام می شود استفاده از ترانکینگ ها و اتصالاتی است که ابعاد مناسبی برای حمل کردن کابل ها دارند. این نوع ارزیابی های دقیق و اینکه چه سایزی از ترانکینگ را انتخاب کنید بر اساس بررسی های کارشناسان حوزه نصب پیشنهاد می شود.
ترانکینگ ها جزو تجهیزات پشتیبانی روکار در سازه های مختلف هستند. این محفظه ها به جهت داشتن درپوش فلزی امکان دسترسی شما به کابل ها را فراهم می کند. معمولاً ایجاد تغییرات در حجم کابلها مانند افزایش یا حذف برخی از رشته سیم ها در مسیر ترانکینگ یک امر طبیعی می باشد.
لذا در این شرایط شما مراحل سختی را پیش رو ندارید. چرا که در هر زمانی که بخواهید می توانید با برداشتن کاورها تغییرات مد نظر خود را بر روی کابل ها پیاده سازی کنید. از طرفی عیب یابی شبکه شما نیز به راحتی انجام خواهد شد. در صورتی که این کار برای شبکه های کابل کشی که به صورت توکار هستند عملاً یک فرایند سخت و پیچیده می باشد.
ترانکینگ ها و همچنین اتصالات آن مانند سه راهی ترانکینگ به راحتی قابلیت جداسازی از مسیر کابل کشی را دارند. لذا با جدا کردن اتصالات این قطعات می‌توانید یک معماری جدید را برای مسیر کابل کشی خود اجرا کنید.
