مجموعه قطعات و تجهیزاتی که به منظور حمایت و پشتیبانی از انواع سینی های کابل در ارتفاعات استفاده میشوند همگی در گروه ساپورت آویز سینی کابل قرار دارند. همانطور که میدانید برای هدایت و مسیریابی کابل های برق معمولاً مسیرهای سقفی و یا معلق در بسیاری از سازه های صنعتی در نظر گرفته میشود. این کابل ها برای مسیریابی در چنین شرایطی نیاز به سینی های کابل دارند.
سینی هایی که با استفاده از ساپورت سینی کابل در ارتفاع سازه به شکلی کاملا پایدار و محکم نصب می شوند تا از این طریق کابل های برق بر روی این سینی های معلق قرار گیرد. اینکه این ساپورت ها دقیقاً از چه قطعاتی تشکیل شده اند و چه ویژگی ها و ساختاری دارند به ادامه مقاله توجه فرمایید.
ساپورت آویز سینی از ورق فولادی گالوانیزه سرد تولید می شود ، که با توجه به مقاوم بودن در مقابل زنگ زدگی و رطوبت و همچنین محیط های شرجی گزینه بسیار مناسبی جهت استفاده در سیستم های کابل کشی کارخانجات صنایع مختلف ، صنایع نفت و گاز و پتروشیمی ، و نیروگاهی و دارویی و شیمیایی می باشد.
جهت پانچ ساپورت آویز سینی از دستگاه تمام اتوماتیک سی ان سی با عرض دو متر استفاده و جهت خمکاری ساپورت آویز سینی کابل از دستگاه نیمه اتوماتیک خم استفاده می شود.
جهت تولید ساپورت آویز سینی از ورق گالوانیزه سرد در ضخامت های 1.5 میل الی 2.5 میلیمتر استفاده می شود .
شرکت کاسپین پایپ تولید کننده انواع ساپورت آویز سینی های در سایزهای و ضخامت های مختلف ، توانایی تولید ساپورت آویز سینی کابل را در ابعاد های مختلف و طبق نقشه سفارشی را نیز دارا می باشد.
جهت انتخاب بهتر ساپورت آویز می بایست حجم کلی و وزن کابل ها و سینی کابل و یا نردبان کابل مشخص گردد. مثلا جهت 7 عدد کابلی که قطر هر کدام 2 سانتیمتر است و در کنار هم در کف ساپورت آویز قرار می گیرد می توان از ساپورت آویز سینی کابل با عرض 15 سانتیمتر با ضامت 1.5 میلیمتر استفاده نمود.
ساپورت آویز سینی گالوانیزه در عرض های 5 ، 10 ، 15 ، 20 ، 25 ، 30 ، 40 ، 50 و 60 سانتیمتر و در ارتفاع های 6 ، 8 ، 10 ، 12 ، 14 و 15 سانت تولید می گردد. از موارد مهم در انتخاب ساپورت آویز سینی کابل گالوانیزه سرد می توان به آویز بودن و یا آویز بودن از سقف اشاره کرد.
معمولا ساپورت آویز سینی های کاسپین بصورت ساپورت آویز سینی آویز و ساپورت آویز سینی آویز آویز تولید می گردد.
جهت اتصالات ساپورت آویز سینی گالوانیزه به همدیگر و ساپورت آویز سینی کشی کابل برق نیاز به اتصالات مختلفی می باشد که در زیر به برخی از اونها اشاره می شود. همچنین جهت نصب ساپورت آویز سینی کابل گالوانیزه سرد از ساپورت آویز سینی های آویز و آویز آویز استفاده می شود که به وسیله آنها می توان ساپورت آویز سینی کابل گالوانیزه سرد را به سقف یا دیوار نصب نمود.
ساپورت آویز سینی کابل از اجزای مختلفی تشکیل شده است. این اجزا در کنار یکدیگر می توانند یک سیستم پشتیبانی بسیار قوی و مستحکمی را در یک سازه به منظور حمایت از سینی های کابل بسازند. در قسمت زیر به طور جداگانه به معرفی هر یک از این قطعات می پردازیم.
راد های گالوانیزه یک نوع مفتول تمام رزوه می باشند که کمک بسیار زیادی برای محکم نگه داشتن سینی ها می کنند. راد گالوانیزه برای آنکه بتواند نقش موثر خود را ایفا کند لازم است که از دو طرف به یک پروفیل یا سی چنل گالوانیزه متصل شود. با برقراری این اتصال یک ساختار U شکل ایجاد می شود که در آن پروفیل ها در زیر بستر سینی قرار خواهند گرفت. با ایجاد این نوع سیستم ساپورت، سینی ها حداکثر پایداری را خواهند داشت.
اما نکته مهمی که وجود دارد این است که باید دقت زیادی در اتصال مستقیم راد گالوانیزه به ناحیه سقف داشته باشیم زیرا دقیقاً این اتصال ایمن راد به سقف است که تعیین می کند سیستم پشتیبانی ساپورت تا چه مدت پایدار خواهد بود.

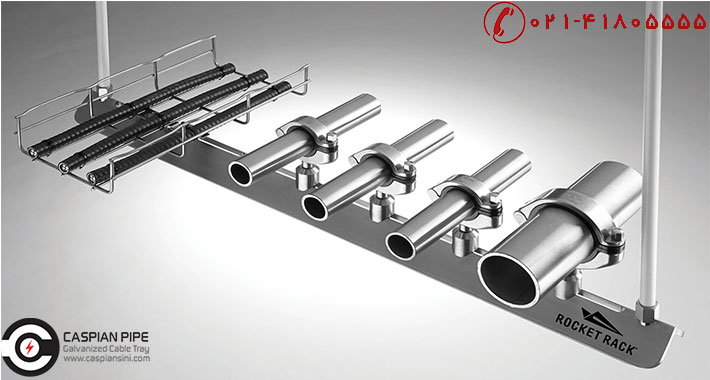

همانطور که در تصویر شاخص این مقاله مشاهده می کنید یک قطعه پروفیل در زیر بستر سینی کابل قرار دارد. این قطعات که معمولا از لحاظ ساختاری شباهت بالایی به انواع سی چنل ها دارند نقش بسیار مهمی در سیستم پشتیبانی سینی های کابل دارند. به بیان دیگر پایداری سیستم ساپورت آویز سینی کابل به وجود این قطعه کاربردی متکی می باشد. این پروفیل ها از لحاظ ابعاد بر اساس عرض سینی ها تعیین میشوند و هر چقدر عرض سینی بزرگتر باشد به همان نسبت لازم است که از پروفیلهای با عرض بزرگتر استفاده کنیم.
از لحاظ جنس و متریال ساختاری از ورقهای فولادی ساخته شدند و دارای یک پوشش گالوانیزه نیز می باشند. بنابراین در محیط های مرطوب براحتی قابلیت استفاده دارند. البته پوشش های گالوانیزه در همه قطعات پشتیبانی کابل از قبیل سینی ها، نردبان کابل، اتصالات میان سینی ها و دیگر قطعات اتصال دهنده وجود دارد که باعث جلوگیری از زنگ زدگی آنها می شود.

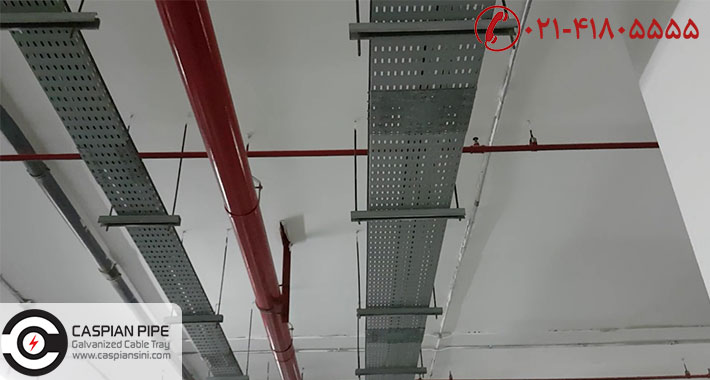

ساپورت آویز سینی کابل همانطور که از نام آن مشخص است غالباً به صورت آویز و اتصال آن از ناحیه سقف می باشد. در نتیجه در مواقعی که سینی های کابل از طریق اتصال دیواری هدایت و مسیریابی می شوند نیازی به استفاده از ساپورت های آویز ندارند. در بسیاری از پروژه های صنعتی به علت وسیع بودن مساحت محیط معمولاً سینی های کابل از مرکز سازه از ناحیه سقف هدایت میشوند. در این سازه ها قطعاً لازم است که شمار بالایی از ساپورت آویز سینی کابل را مورد استفاده قرار دهیم.
فواصل نصب ساپورت آویز سینی کابل بدان معنا است که هر دو ساپورت آویز در چه فاصله ای از یکدیگر باید نصب شوند. برای پاسخ به این سوال باید بگوییم که بستگی به ابعاد سینی کابل و حجم کابل های درون آن دارد. بدان معنا که هر چقدر حجم کابل ها و ابعاد سینی بزرگتر باشد در نتیجه وزن سینی های معلق افزایش پیدا خواهد کرد. در چنین شرایطی حتما لازم است که فواصل نصب هر دو ساپورت آویز سینی کابل کمتر از حالت معمول باشد. چرا که نیروی وزن بسیار بالایی در سینی ها و کابل های برق وجود دارد که حتماً باید سیستم پشتیبانی، قوی تر و با ایمنی بیشتر باشد.

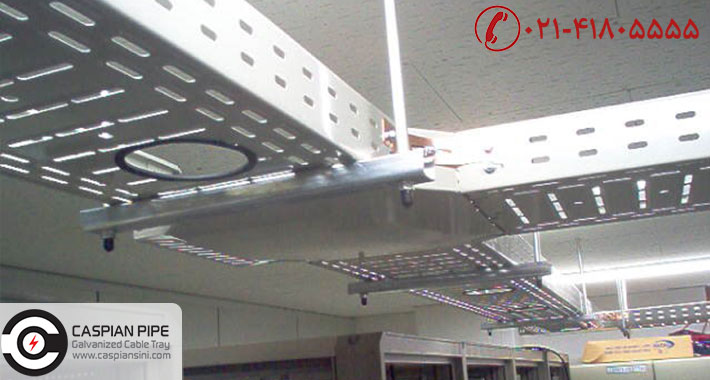

نصب طبقاتی سینی های کابل یکی از اقدامات هوشمندانه ای است که به وفور در پروژه های کابل کشی همراه با سینی کابل انجام می شود. نوع نصب به این صورت است که ابتدا یک ساپورت آویز سینی کابل در ناحیه سقف نصب می شود. سپس با به کارگیری چندین پروفیل می توان سینی های کابل را به صورت دو طبقه یا سه طبقه در یک مسیر واحد هدایت کرد. البته این نوع ساختار را در تصویر شاخص ابتدایی مقاله نیز مشاهده می کنید.
همان طور که می بینید در این سیستم پشتیبانی، ساپورت آویز سینی کابل به صورت دو طبقه ای می باشد. این سیستم پشتیبانی باعث میشود تا نظم بالایی در هدایت کابل ها ایجاد شود. از طرفی فضای کمتری در ارتفاعات سازه اشغال می شود و از همه مهمتر اینکه شما می توانید مدیریت بهتری بر روی کابل ها و سینی های کابل و همچنین اتصالات آنها داشته باشید. اینکه شما از ساپورت آویز سینی کابل طبقاتی استفاده کنید یا خیر بستگی به نوع پروژه کابل کشی شما دارد.
معمولاً در سازه هایی که لازم است حجم بالایی از کابل ها در یک مسیر هدایت شود قطعاً لازم است که از سیستم پشتیبانی طبقاتی استفاده شود. زیرا استفاده از چندین سینی کابل به صورت موازی باعث اشغال فضای بیشتر میشود. از طرفی نصب سینی ها به صورت تکی نیازمند استفاده از ساپورت های بیشتری می باشد.
