رابط سینی برق از ورق گالوانیزه گرم یا سرد و با توجه نوع ورق سینی کابل تولید می گردد. رابط سینی برق جهت اتصال دو سینی برق به هم استفاده می شود. که به دو صورت رابط سینی برق کامل و رابط سینی برق بغل بند تولید می گردد.
جهت تولید رابط سینی برق از ورق گالوانیزه گرو و سرد و در ضخامت های 1 میل الی 1.5 میل استفاده می شود .
شرکت کاسپین پایپ تولید کننده انواع رابط سینی های برق در سایزهای و ضخامت های مختلف ، توانایی تولید رابط سینی را در ابعاد سفارشی را نیز دارا می باشد. رابط سینی برق به وسیله پیچ و مهره به سینی اتصال پیدا میکند.
رابط سینی برق که انتخاب می کنیم می بایست اندازه عرض و ارتفاع مشخص گردد. مثلا رابط سینی برق برای سینی عرض 30 سانت و ارتفاع 4 سانت
در عرض های 10 ، 15 ، 20 ، 25 ، 30 ، 40 ، 50 و 60 سانتیمتر و در ارتفاع های 4 ، 5 ، 6 ، 8 ، 10 و 15 سانت و در طول های 10 الی 50 سانتی تولید می گردد. معمولا می توان در سفارش رابط سینی برق جهت افزایش مقاومت نصب ، رابط سینی برق را از ورق ضخیم تر از خود رابط انتخاب نمود.
رابط سینی برق به عنوان مهمترین اتصالات در شبکه های کابل کشی مورد استفاده قرار میگیرند این رابط‌ها بنا به اهداف متعددی طراحی و تولید شده اند. سینی های کابل در شاخه هایی با متراژ محدود طراحی و تولید می‌شوند. ممکن است برخی از این سینی‌ها حداکثر متراژ 3 متری داشته باشند. اما بیشتر از این مقدار شرایط حمل و نقل را سخت خواهد کرد و هم اینکه فرآیند نصب بسیار پیچیده می‌شود. پس بهترین راه این است که سینی‌ها در شاخه های طراحی شده متراژ های کنترل شده ای داشته باشند که بتوانند روی سازه نصب شوند.
یک رابط سینی برق همانطور که از نام آن مشخص است بین دو شاخه نصب می‌شود. اما تنوع ابعادی گوناگون برای این محصولات وجود دارد که باعث می‌شود شما بتوانید در هر نوع معماری سازه به نصب و اتصال سینی های کابل در اشکال مختلف بپردازید. در کنار نمونه های ساده این قطعات، مدل هایی ساخته شده اند که به صورت قابل تنظیم هستند. یعنی دو تکه رابط قابل تنظیم سینی به شکل لولایی به سمت چپ و راست یا بالا پایین تنظیم می‌شوند. این ویژگی به شدت میتواند روی فرایند نصب تاثیر مثبتی بگذارد.
| جدول ابعاد و وزن رابط سینی برق کاسپین | ||||
| عرض رابط سینی برق | ضخامت ورق رابط سینی برق | طول رابط سینی برق | ارتفاع رابط سینی برق | وزن هر رابط سینی برق |
| رابط سینی عرض 10 سانتی متر | 1 میلیمتر | 10 سانت | 4 سانت | 150 گرم |
| رابط سینی عرض 15 سانتی متر | 1 میلیمتر | 12 سانت | 4 سانت | 280 گرم |
| رابط سینی عرض 20 سانتی متر | 1 میلیمتر | 15 سانت | 4 سانت | 350 گرم |
| رابط سینی عرض 25 سانتی متر | 1 میلیمتر | 15 سانت | 5 سانت | 420 گرم |
| رابط سینی عرض 30 سانتی متر | 1.25 میلیمتر | 18 سانت | 5 سانت | 690 گرم |
| رابط سینی عرض 40 سانتی متر | 1.5 میلیمتر | 20 سانت | 6 سانت | 1200 گرم |
| رابط سینی عرض 50 سانتی متر | 1.5 میلیمتر | 25 سانت | 6 سانت | 1800 گرم |
| رابط سینی عرض 60 سانتی متر | 2 میلیمتر | 25 سانت | 8 سانت | 2900 گرم |
معمولا رابط سینی های برق کاسپین در طول های 10 ، 12 ، 15 ، 18 ، 20 سانتیمتر تولید و عرضه می گردد. زمانی که سینی هایی که قرار است توسط رابط سینی اتصال پیدا کنند شود دارای گرما هستند از رابط سینی پانچ دار استفاده می شود که با دارا بودن سوراخ های متعدد در بدنه رابط باعث گردش هوا و خنک ماندن سینی ها می گردد.
جهت اتصالات رابط سینی به همدیگر و سینی کشی سینی برق نیاز به اتصالات مختلفی می باشد که در زیر به برخی از اونها اشاره می شود. همچنین جهت نصب رابط سینی برق از ساپورت های دیواری و آویز سقفی استفاده می شود که به وسیله آنها می توان رابط سینی برق را به سقف یا دیوار نصب نمود.
از مهمترین و پرمصرف ترین اتصالات سینی برق می تواند به زانوی داخلی رابط ، زانوی خارجی رابط ، سه راهی رابط سینی ، چهارراهی رابط ، رابط سینی ، تبدیل رابط سینی ، تبدیل رابط به نردبان ، پیچ و مهره کله قارچی اشاره نمود.

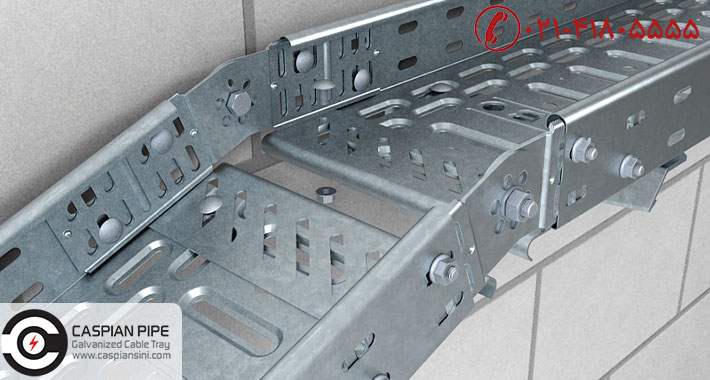

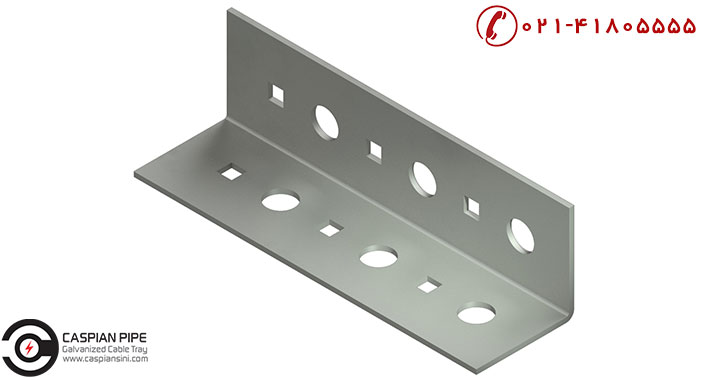

این رابط سینی برق به صورت یک تکه طراحی شده است. معمولا در قسمت بغل و کناره های سینی‌ها نصب می‌شوند و نوع اتصال آنها نیز غیر جوشی می‌باشد. یعنی تنها کافی است با چند پیچ و مهره سینی کابل آنها را به بدنه متصل کنید. البته نمونه دیگر آن کاملا در زیر سینی قرار می‌گیرد و تمام عرض سینی‌ها را دربر خواهند گرفت. مدلهای بغل بند حتما باید به صورت زوج یا دوتایی باشند. یعنی زمانی که میخواهید دو عدد سینی کابل را به یکدیگر متصل کنید باید دو عدد بغل بند را در دو طرف با پیچ و مهره محکم کنید. اما نمونه های یک تکه و عرضی که در زیر سینی نصب می‌شوند میتوانند از کناره‌ها و همچنین از زیر سینی عملیات اتصال را انجام دهند.

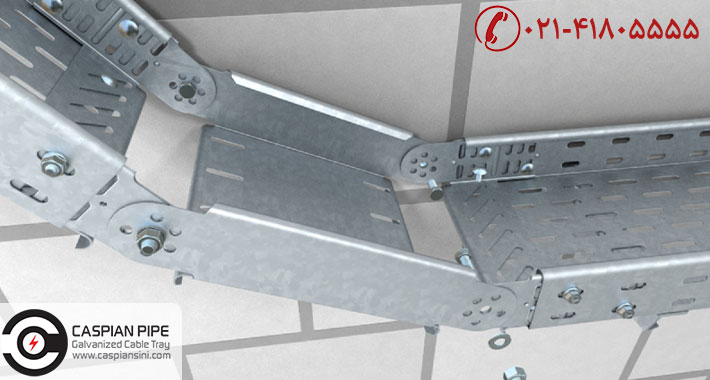

نمونه دیگری از رابط سینی برق به صورت عمودی قابلیت تنظیم دارد. یعنی این قطعه از دو تکه تشکیل شده است که وسط آن یک لولا قرار دارد. همین لولا در بخش مرکزی باعث حرکت رابط به سمت بالا و پایین می‌شود. این نوع رابط‌ها زمانی استفاده می‌شوند که سینی‌ها در یک مسیر مستقیم ادامه دارند و ناگهان یک تغییر مسیر عمودی را به شکل شیب دار خواهند داشت. البته عکس این تغییر جهت نیز ممکن است.
یعنی اگر یک شاخه سینی در یک مسیر مستقیم نیاز به تغییر مسیر به سمت پایین یا سراشیبی داشته باشد این رابط‌ها بهترین انتخاب خواهند بود. پس هم به سمت بالا و هم به سمت پایین امکان جهت دهی به سینی‌ها را دارند. نوع زاویه چندان برای این رابط اهمیتی ندارد چرا که عملکرد آنها در حالت عمودی است. اینکه شما نیاز به این قطعه دارید یا خیر بستگی به معماری کابل کشی برق و نقطه نصب شاخه های سینی دارد.
مدل پرکاربرد دیگر رابط سینی برق نمونه های قابل تنظیم در جهت افقی است. در قسمت قبل در مورد رابط های قابل تنظیم عمودی اطلاعات مفیدی ذکر شد. اما تفاوتی که نمونه های افقی با عمودی دارند در واقع همین جهت تغییر مسیر سینی‌ها است. این رابط‌ها این قابلیت را دارند که در سمت چپ و راست باعث مسیریابی سینی‌ها شوند. ممکن است این سوال اساسی برای خریداران مطرح شود که چرا با وجود انواع زانو سینی کابل 90 درجه و اتصالات بین سینی‌ها باید از رابط‌ها استفاده شود؟
اتصالات بین سینی کابل مانند زانوها میتوانند یک تغییر جهت با زاویه 90 درجه را ایجاد کنند. حال اگر شما بخواهید یک تغییر جهت 20 درجه یا 15 درجه را شکل دهید در آن صورت دیگر زانوها کارایی لازم را ندارند. در چنین مواقعی رابط سینی برق بهترین انتخاب خواهد بود زیرا در زاویه های اندک و براساس تنظیم شما میتواند باعث تغییر جهت مسیر سینی شود.
رابط های u شکل در واقع همان قطعاتی هستند که کاملا در بخش زیرین سینی‌ها قرار میگیرند و به شکل عرضی باعث اتصال دو سینی به یکدیگر می‌شوند. این رابط‌ها در گروه اتصالات ساده و غیر قابل تنظیم قرار دارند. یعنی فقط میتوانند مسیرهای مستقیم شاخه های سینی را پشتیبانی کنند و امکان تغییر مسیر در بین سینی‌ها با این نوع رابط وجود ندارد.
به این اتصالات رابط های کفی نیز گفته می‌شود. یعنی در کف سینی‌ها نصب خواهند شد. در فرایند تولید، عرض شاخه های سینی در نظر گرفته خواهد شد و بر این اساس نیز عملیات ساخت این رابط‌ها تکمیل می‌شود.
در زمان اتصال یا استفاده حتما باید دقت داشته باشیم که تعداد پیچ و مهره های به کار رفته برای اتصال قوی و محکم مناسب باشد. طول این رابط‌ها نیز به حدی است که میتواند پایداری دو سینی را پس از برقراری اتصال در پی داشته باشد. علاوه بر سینی های کابل شما میتوانید از رابط نردبان کابل نیز استفاده کنید.
با توجه به اطلاعاتی که مبنی بر تنوع سایز این رابط‌ها ذکر شده است میتوان به این نتیجه رسید که یکی از عوامل مهم برای تعیین قیمت رابط سینی برق دقیقا همان سایزبندی محصولات است. خصوصا در مدل های u شکل که بر اساس عرض سینی طراحی می‌شود. المان تأثیرگذار بعدی جنس و متریال ساخت آنها و نوع پوشش محافظ یا ضد زنگ می‌باشد. طبیعتا رابط های گالوانیزه که با پوشش های زینک مذاب مقاوم سازی شده اند نسبت به مدل های گالوانیزه سرد قیمت بیشتری دارند. اما در مجموع همگی در یک رنج قیمتی مقرون به صرفه هستند.
شرکت پتروکاسپین به عنوان تولید کننده و عرضه کننده مستقیم انواع سینی کابل، نردبان کابل و دیگر قطعات اصلی برای پشتیبانی کابل‌ها، اتصالات و قطعات جانبی آنها را نیز در پکیج کامل در اختیار مشتریان قرار میدهد. بنابراین زمانی که شما بخواهید یک شبکه به هم پیوسته و یکپارچه را در یک محیط صنعتی با گستردگی بالا شکل دهید میتوانید از همین مرکز تمامی لوازم مورد نیاز را با بهترین قیمت خریداری کنید.
جهت مشاوره و خرید محصول می توانید با مشاوران و کارشناسان مربوطه تماس حاصل فرمایید. همچنین جهت خرید آنلاین انواع محصولات شرکت پتروکاسپین به سایت اینترنتی pcp.ir مراجعه نمایید.
